條煙高位橫向收集低位儲條系統
系統簡介

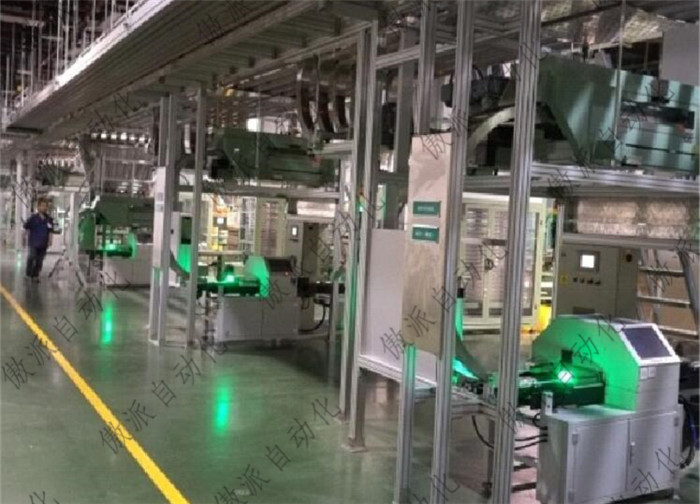

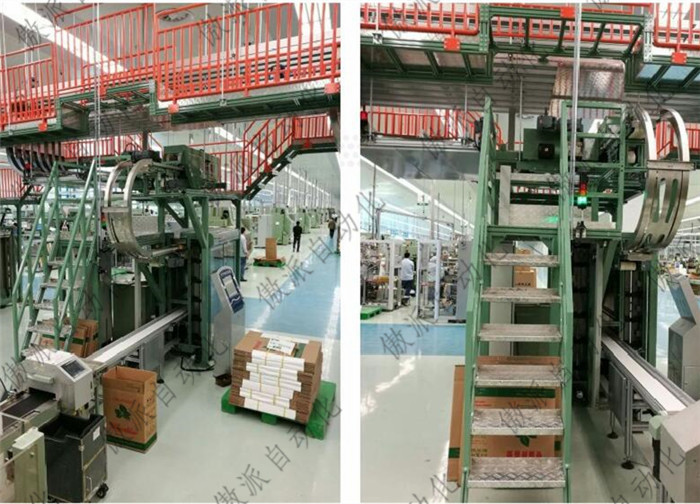

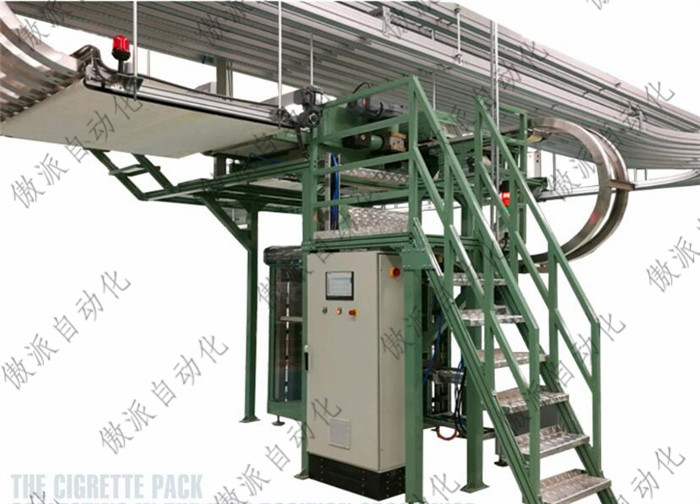

條煙高位橫向收集低位儲條系統是安裝在條煙輸送線與裝封箱機之間,以實現條煙的自動選道、下滑、輸送,并轉成有序的橫向運動;橫向收集機放置在條煙儲條器的正上方,釋放了原來落地收集機入口皮帶機的占地面積,拓寬了AG∨小車輸送物流的通道,同時滿足條煙正?？v向轉橫向收集功能,以及裝封機短暫故障停機時,條煙緩存功能。
系統優勢
全機械式橫向收集機采用全機械式輸送結構,自動同步,無需復雜的傳動結構、傳感器檢測、凸輪結構,自動分隔條煙,對條煙收集過程中無損傷,由于整機只有輸送動作,運行噪音非常低;
全機楲式橫向收集機,電控系統監控各機械部分的運作情況,進一步提高了系統的穩定性及可維護性;
全機械式橫向收集機運行效率高,單道額定速度高達80條/分,傳動結構簡單,維護操作簡單;
全自動條煙輸送緩存裝置占地面積小,儲存量大(800條),存煙速度快、傳動結構簡單,維護操作簡單;
當裝封箱機長時間停機時,全自動條煙輸送緩存裝置可以當成是一個煙條自動整理設備,把煙條整齊的碼放,方便人工撿條裝箱,大大減輕了員工勞動強度;

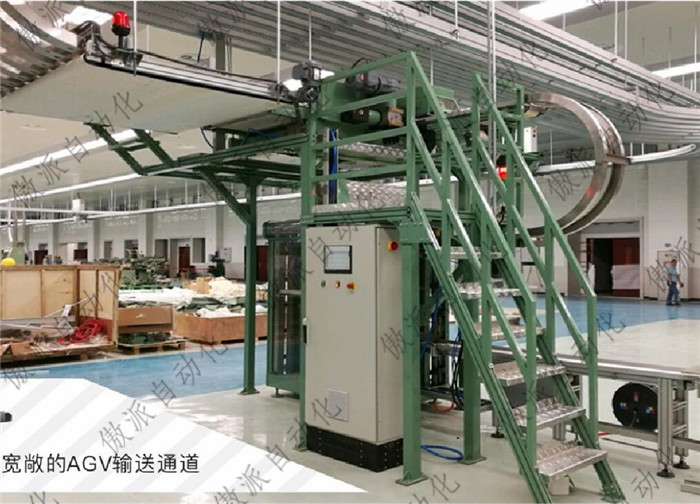

系統加大裝封箱區域的AGV運行通道,解決了該區域AGV無法自動輸送物料或者是操作空間窄小難題;
系統能自動獲取裝封箱機故障停機信號,能實現條煙自動緩存,當故障排除后,又能實現條煙自動釋放,提高生產效率與自動化控制程度;
系統整體占用空間小、設備外形美觀,完全不影響車間設備布局的美觀。
主要組成
高位自由選通系統、智能堵塞檢測裝置、條煙匯流皮帶機、高位橫向收集機、檢修平臺、C型無擦痕輸送機、條煙輸送緩存裝置、封箱機入口皮帶機等。

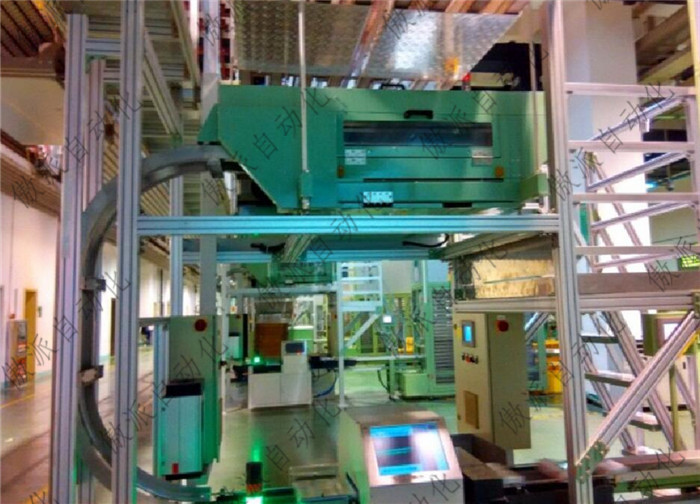

高位橫向收集機主要組成部分
入口輸送皮帶、預整理同步滾筒、過渡輸送皮帶、輸岀同步滾筒、撥煙裝置等。
主要功能說明
1)“入口輸送皮帶”把來自滑道里的條煙輸送到“預整理同步滾筒”；
2)“預整理同步滾筒”通過間歇運動把“入口輸送皮帶”輸送過來的參差不齊的條煙進行初步齊平,把首尾相連的條煙進行分離；
3)“過渡輸送皮帶”把“預整理同步滾筒"輸岀的條煙輸送到“輸出同步滾筒”；
4)“輸岀同步滾筒”通過間歇運動把“過渡輸送皮帶”輸送過來的條煙進行齊平,然后輸岀到“撥煙裝置”；
5)“撥煙裝置”把“輸出同步滾筒”輸送過來的條煙撥送到與收集機出口相連的“出口滑道”上；
6)卡煙檢測保護裝置,當發生卡煙時,設備立刻停機,并在觸摸屏上提示卡煙,同時蜂鳴器報警,有效保護條煙的完整性。檢測裝置由一對對射型光電傳感器和兩個反射型光纖傳感器組成。
其余特性
1)不需常維護、無堵煙現象,外型美觀、故障率低、平穩可靠；
2)控制方式:中央集散式控制,手動/自動選擇,手動、聯機、自動控制方式由用戶自行選擇；
3)保護功能:充分的機械、電氣保護措施,充分考慮操作者的安全；
4)動力裝置:一臺德國SEW1.1kW三相異步電機；
5)PLC控制:德國S| EMENS公司S7-200系列PLC帶網絡接口模塊；
6)人機界面:德國 SIEMENS公司5.7寸真彩觸摸屏；
7)網絡配置:現場總線、 Profibus DP；
8)控制方式:中央集散式控制,手動/自動選擇。

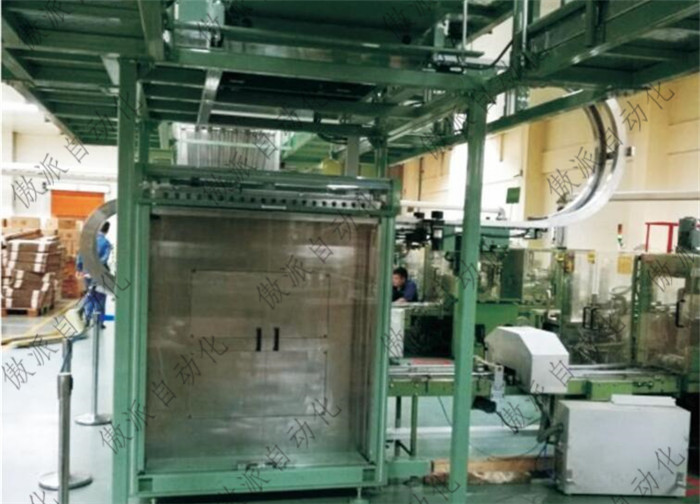

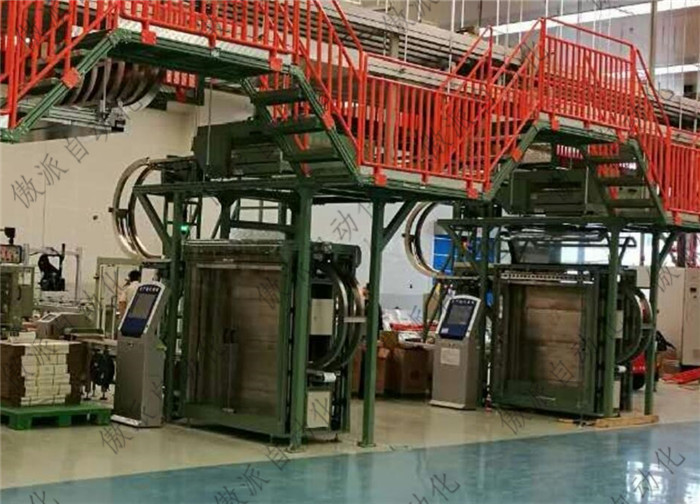

全自動條煙輸送緩存裝置
雙道撥煙裝置、入口分煙裝置、入口輸送皮帶、雙邊儲煙柜、步進傳動裝置等。
主要功能說明
當裝封箱機岀現故障短暫停機,并且上游設備處于正常生產時,可將條煙輸送至高位儲條器,待系統恢復正常后,高位條煙儲條器自動切換為條煙輸送狀態,條煙經過高位條煙儲條器直接進入裝封箱機,當收集機暫停時再將條煙釋放至裝封箱機;亦方便手工打開儲煙柜進行裝箱。
其余特性
1)可以實現自動存煙和放煙；
2)可以進行手工裝箱；
3)存放在條煙儲存器里面的條煙可以很方便的人工清除；
4)采用西門子PLC控制,結合西門子人機界面,操作方便直觀；
5)采用步進電機加精密行星齒輪減速機驅動接煙平臺升；
6)具備完善的安全保護裝置,采用 KEYENCE檢測傳感器,保障人員及設備的安全；
7)氣動元件采用德國 FESTO品牌,質量可靠,經久耐用；
